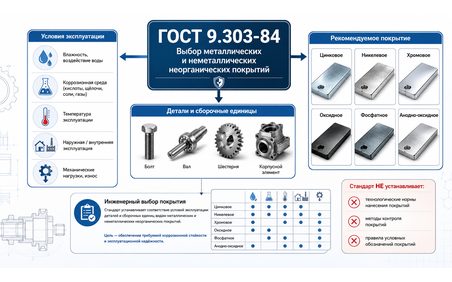

ГОСТ 9.303-84 — основополагающий документ Единой системы защиты от коррозии и старения (ЕСЗКС), регламентирующий общие требования к выбору металлических и неметаллических неорганических покрытий для деталей и сборочных единиц. В отличие от смежных стандартов, этот не устанавливает ни технологические нормы нанесения, ни методы контроля, ни правила условных обозначений: его задача — формализовать инженерное решение, какое покрытие применить для заданных условий эксплуатации.
Что регламентирует ГОСТ 9.303-84
Стандарт определяет:
- перечень видов покрытий (цинковое, кадмиевое, никелевое, хромовое, оксидное, фосфатное, анодно-окисное и т. д.), допускаемых к применению;
- критерии, по которым конструктор и технолог выбирают покрытие;
- таблицы применимости покрытий в зависимости от условий эксплуатации, материала детали и назначения;
- особые случаи, требующие дополнительных ограничений или согласований.
Важно разграничение с документами, которые часто путают с 9.303:
- ГОСТ 9.301-86 — задаёт единые требования к качеству покрытий (толщина, пористость, прочность сцепления), но не отвечает на вопрос, какое покрытие выбрать;
- ГОСТ 9.302-88 — описывает методы контроля покрытий;
- ГОСТ 9.306-85 — устанавливает структуру условного обозначения покрытия на чертеже.
Таким образом, 9.303 — это логический центр цепочки: сначала по нему делают выбор, затем по 9.306 записывают обозначение, а требования к полученному покрытию и его приёмку ведут по 9.301 и 9.302.
Критерии выбора покрытия по ГОСТ 9.303
Стандарт требует последовательного анализа пяти групп факторов.
- Условия эксплуатации — определяются по ГОСТ 15150-69 (климатические исполнения УХЛ, ТВ, ТС, О, М, ТМ; категории размещения) и дополнительным параметрам (степень агрессивности среды, наличие смазки, периодичность обслуживания). Условия сгруппированы в группы Л (лёгкие), С (средние), Ж (жёсткие), ОЖ (особо жёсткие) и др., от которых напрямую зависят допустимые виды покрытий и минимальная толщина.
- Назначение детали — функциональные требования (защита от коррозии, декоративная отделка, обеспечение твёрдости, электропроводность, пайка, антифрикционность). Если деталь одновременно несёт механическую нагрузку и подвергается коррозии, приоритет получает покрытие, сохраняющее работоспособность.
- Материал детали — совместимость покрытия со сталью, чугуном, алюминиевыми, медными, цинковыми сплавами. Например, прямое никелирование алюминия без подслоя не допускается, что отражено в таблицах.
- Допустимость контакта металлов — по ГОСТ 9.005-72. Электрохимическая совместимость критична в узлах, где разнородные металлы работают в электролите. Стандарт прямо ссылается на этот документ и ограничивает применение кадмиевых покрытий в контакте с алюминиевыми сплавами в морской атмосфере.
- Экологичность и экономика — при равной коррозионной стойкости предпочтение отдаётся менее токсичному и более технологичному покрытию. Пункт 1.3 стандарта стимулирует замену кадмия на цинк с дополнительной обработкой, а цианистых электролитов — на бесцианистые, если это не снижает защитных свойств.
Таблицы выбора покрытий: как работают «+» и «‑»
Центральный инструмент выбора — таблицы 1 и 2.
Таблица 1 содержит перечень покрытий (от металлических до неметаллических неорганических) с указанием минимальной толщины в микрометрах для каждой группы условий эксплуатации. Например, для одной и той же группы условий цинковое покрытие с хроматированием для стали может иметь одну минимальную толщину, а для чугуна — другую.
Таблица 2 показывает применимость конкретных покрытий для деталей из различных материалов в заданных климатических условиях. Установлены следующие знаки:
- «+» — покрытие допускается к применению;
- «‑» — покрытие не рекомендуется (применение либо исключается, либо требует технико-экономического обоснования).
Условия эксплуатации в шапке таблицы 2 закодированы макроклиматическими индексами по ГОСТ 15150: УХЛ (умеренный и холодный), ТВ (влажный тропический), ТС (сухой тропический), О (общеклиматический), М (морской), ТМ (тропический морской). Каждый индекс увязан с категорией размещения (на открытом воздухе, под навесом, в отапливаемом помещении и т. д.). Инженер находит пересечение материала детали, нужного вида покрытия и ячейки с требуемым климатическим исполнением; если стоит «+», решение допустимо; если «‑», необходимо искать альтернативу.
Особые случаи выбора (п. 12, 13, высокоточные детали)
Стандарт содержит ряд ограничений, прямо отсылающих к ГОСТ 9.301-86 и технологии нанесения.
Глухие отверстия и узкие зазоры (п. 13). При значительном отношении глубины к ширине отверстия или в узких зазорах обеспечить равномерное покрытие без специальной оснастки затруднительно. Для таких поверхностей требования к минимальной толщине и сплошности устанавливаются по ГОСТ 9.301, а конструктору необходимо либо изменить геометрию, либо согласовать с технологом допустимое утонение покрытия.
Арматура после запрессовки в пластик (п. 12). Если металлическая деталь запрессовывается в пластмассу, наносить покрытие на собранный узел не рекомендуется. Выбор покрытия делают для детали до запрессовки, чтобы после формования пластмассовой части требуемая защита уже была обеспечена.
Детали 5–6 квалитетов точности. Для изделий высокой точности, где припуск под покрытие жёстко лимитирован, стандарт рекомендует применять неметаллические неорганические покрытия. Металлические покрытия для таких деталей выбирают только при невозможности неметаллических и с обязательным учётом припуска в конструкторской документации.
Цинковая привязка: как выбрать цинковое покрытие
Цинковое покрытие — самое массовое в машиностроении.
Выбор осуществляют строго по таблице 1: минимальную толщину назначают в зависимости от группы условий эксплуатации, а дополнительную обработку — от требований к внешнему виду и коррозионной стойкости. Например, для лёгких условий применим цинк с хроматированием, для средних и жёстких — с увеличенной толщиной и пассивацией.
Конкретные значения толщин для каждой группы приведены непосредственно в таблице стандарта.
Условное обозначение формируют по ГОСТ 9.306, например: Ц6.Хр (цинковое покрытие 6 мкм с хроматированием) для условий, где стандарт предписывает именно такую минимальную толщину.
📘 Скачайте руководство по выбору режимов пассивации и хроматирования цинковых покрытий — практические рекомендации для подготовки КД.
Статус ГОСТ 9.303-84 в 2026 году
ГОСТ 9.303-84 действует. Документ утверждён постановлением Госстандарта СССР от 15.03.1984 № 784, в него внесены изменения № 1, 2, 3, 4. Последнее официальное переиздание — с Изменениями 1–4 по состоянию на 2007 г. Стандарт гармонизирован с ИСО 4521-85 и ИСО 4523-85 в части общих принципов выбора.
Важно развеять два частых заблуждения:
- «ГОСТ 9.303-86» — такого документа не существовало и не существует. Путаница вызвана схожестью номера с ГОСТ 9.301-86, который действительно обновлён до версии 2025 года.
- «ВД 9.303» — не является государственным стандартом. Вероятно, это внутренний (ведомственный) документ предприятия, адаптирующий положения 9.303 под локальные нормы. Расшифровку «ВД» следует запрашивать у разработчика документации. В рамках государственной системы стандартизации ориентироваться необходимо исключительно на ГОСТ 9.303-84 с изменениями 1–4.
Никакой версии ГОСТ 9.303-2025 на сегодня нет, в отличие от пары 9.301-86 → 9.301-2025. Планов по переизданию публично не объявлено.
Связь со стандартами ЕСЗКС
Ниже — логика взаимодействия стандартов в процессе конструирования и производства.
| Стандарт | Роль в цепочке выбора и применения покрытий |
|---|---|
| ГОСТ 9.303-84 | Выбор вида покрытия и минимальной толщины по условиям эксплуатации |
| ГОСТ 9.306-85 | Формирование условного обозначения выбранного покрытия в КД |
| ГОСТ 9.301-86 (2025) | Единые технические требования к качеству покрытия (внешний вид, пористость, сцепление) |
| ГОСТ 9.302-88 | Методы контроля параметров покрытия (толщины, пористости, адгезии) |
| ГОСТ 9.916-2023 | Современные методы контроля, преемник 9.302 в части измерений |
| ГОСТ 9.305-84 | Операции технологических процессов, контроль водородного охрупчивания |
| ГОСТ 9.005-72 | Допустимые и недопустимые контакты металлов в узлах |
| ГОСТ 15150-69 | Макроклиматическое районирование и категории размещения — исходные данные для выбора |
FAQ
Действует ли ГОСТ 9.303-84 в 2026 году?
Да, действует с изменениями № 1–4. Последнее переиздание — 2007 год.
Что именно регламентирует ГОСТ 9.303-84?
Общие требования к выбору металлических и неметаллических неорганических покрытий в зависимости от условий эксплуатации, материала детали, назначения и ограничений совместимости. Требования к качеству и методы контроля — в других стандартах серии.
Чем отличается от ГОСТ 9.301 и 9.306?
9.303 — что выбрать; 9.306 — как записать обозначение выбранного покрытия; 9.301 — какие требования предъявить к качеству покрытия и его приёмке.
Что означает «ВД 9.303» в запросах?
Скорее всего, это внутренний документ организации (ведомственный, заводской), ссылающийся на 9.303 или дублирующий его положения. Официального статуса в системе ГОСТ он не имеет. Точную расшифровку можно получить только у владельца документа.
Правда ли, что вышел ГОСТ 9.303-2025?
Нет. В отличие от ГОСТ 9.301, который пересмотрен в 2025 году, 9.303 новой редакции не имеет. Актуален исходный номер с изменениями.
Словарь терминов
- ЕСЗКС — Единая система защиты от коррозии и старения материалов и изделий. Комплекс государственных стандартов, охватывающий выбор, нанесение, контроль и испытания покрытий.
- Металлическое покрытие — слой металла или сплава, наносимый электролитическим, химическим, горячим или диффузионным способом.
- Неметаллическое неорганическое покрытие — оксидное, фосфатное, хроматное покрытие, получаемое химической или электрохимической обработкой поверхности.
- Хроматирование — обработка в растворах соединений хрома, создающая защитно-декоративную плёнку и повышающая адгезию.
- Условия эксплуатации (Л/С/Ж/ОЖ) — классификация агрессивности среды, принятая в ГОСТ 9.303, коррелированная с макроклиматическими районами ГОСТ 15150.
- Ц6хр — цинковое покрытие толщиной 6 мкм с хроматной пассивацией. Обозначение формируется по ГОСТ 9.306.
Подробнее об обозначениях покрытий — в статье «Ц6ХР / ГОСТ 9.306». О единых требованиях к качеству — «ГОСТ 9.301-86». О методах контроля — «ГОСТ 9.302-88». Нормативы толщины в зависимости от среды разобраны в материале «Толщина цинкового покрытия».
