Пассивация металла — это переход поверхности из активного (легко корродирующего) состояния в пассивное, при котором скорость коррозии снижается в сотни и тысячи раз. Именно благодаря пассивации нержавеющая сталь не ржавеет, алюминий не разрушается на воздухе, а оцинкованный металл служит десятилетиями.
Этот процесс представляет собой создание тончайшей оксидной плёнки на поверхности металла — нанометрового барьера, который отделяет активный металл от агрессивной внешней среды. Явление пассивации было открыто ещё в конце XVIII века: в 1790 году химик Джеймс Кейр заметил, что железо не корродирует, когда находится в ванне с крепкой азотной кислотой, но при разбавлении кислоты водой коррозия начиналась. Позже Михаил Фарадей объяснил этот эффект образованием защитной оксидной плёнки.
Что такое пассивация металла простыми словами
Чтобы понять, что такое пассивация металла, представьте себе человеческую кожу. Когда вы порезались, организм запускает процесс заживления: на месте раны образуется струп, который защищает повреждённые ткани от инфекции, пока под ним восстанавливается новая кожа. Пассивация металла работает по аналогичному принципу — поверхность «залечивает себя сама», создавая защитный слой.
Но в отличие от биологических процессов, здесь всё происходит на нанометровом уровне. Пассивная плёнка представляет собой слой оксидов толщиной всего 1–10 нанометров — примерно в 1000 раз тоньше человеческого волоса. Несмотря на такую микроскопическую толщину, этот барьер настолько плотный и беспористый, что практически не пропускает кислород и агрессивные ионы к поверхности металла.
Важно различать пассивацию металла и обычное окисление. Когда обычная сталь ржавеет, образуется рыхлый слой оксидов железа — ржавчина, которая не защищает металл, а наоборот, удерживает влагу и ускоряет разрушение. Ржавчина крошится, отслаивается и открывает новые участки для коррозии. При пассивации металла, напротив, образуется плотная, беспористая и химически стойкая плёнка, которая прочно связана с основой и не разрушается под воздействием среды.
Пробивают плёнку
→ питтинговая коррозия
В 1000 раз тоньше
человеческого волоса
восстанавливается
за секунды
Механизм пассивации металла
Чтобы понять, как работает пассивация металла, нужно заглянуть на молекулярный уровень. Когда металл взаимодействует с окислительной средой (воздухом, кислотами, растворами окислителей), на его поверхности начинается реакция окисления. Но вместо того чтобы разрушать металл, при определённых условиях окисление создаёт защитный слой.
Что происходит на поверхности
При пассивации металла атомы металла реагируют с кислородом или другими окислителями, образуя на поверхности тонкий слой оксидов. Например, для нержавеющей стали основным защитным оксидом является Cr₂O₃ — оксид хрома (III). Этот слой действует как физический барьер, изолирующий металл от агрессивной среды. При этом образуются микрогальванические элементы: оксидная плёнка имеет положительный потенциал (катод), а участки металла в порах — отрицательный.
Условия образования
Для успешной пассивации металла необходимы определённые условия:
- Наличие окислителя — кислорода, азотной кислоты, хроматов, нитратов;
- Оптимальная концентрация — слишком слабый окислитель не создаст прочную плёнку, слишком сильный может вызвать локальное разрушение;
- Контроль температуры — обычно в диапазоне от 20 до 65°C в зависимости от металла и пассиватора.
Почему плёнка защищает
Защитное действие пассивной плёнки объясняется двумя основными механизмами. Во-первых, это барьерный механизм: плотная оксидная плёнка физически блокирует доступ агрессивных ионов и молекул к металлу. Во-вторых, по одной из теорий (адсорбционной) , тонкий слой хемосорбированного кислорода изменяет электрохимические свойства поверхности, резко замедляя анодную реакцию растворения металла.
Какие металлы пассивируются
Пассивация металла возможна не для всех металлов — склонность к пассивации определяется химической природой металла и способностью образовывать плотные оксидные плёнки.
| Металл | Условия пассивации | Состав пассивной плёнки |
|---|---|---|
| Нержавеющая сталь | Азотная или лимонная кислота | Cr₂O₃ (оксид хрома) |
| Алюминий | Естественно на воздухе, хроматирование | Al₂O₃ (оксид алюминия) |
| Цинк | Естественная: атмосферный воздух; искусственная: хроматирование | Естественная: ZnCO₃·Zn(OH)₂ (основной карбонат); искусственная: хроматы цинка |
| Железо и углеродистая сталь | Концентрированная азотная кислота, концентрированная серная кислота (выше 70–75%) | Fe₂O₃ / Fe₃O₄ (смешанные оксиды железа) |
| Титан | Азотная кислота, анодирование | TiO₂ |
| Никель | Азотная кислота | NiO |
| Медь | Хроматные растворы | CuO, Cu₂O |
Железо и сталь
Обычная углеродистая сталь способна пассивироваться в концентрированной азотной и концентрированной серной кислоте (выше 70–75%) — именно поэтому концентрированную серную кислоту перевозят в стальных цистернах. Однако важно помнить, что пассивация в серной кислоте сохраняется только при низких температурах (обычно не выше 30°C); при нагреве даже 95% серная кислота становится агрессивной по отношению к стали.
Нержавеющая сталь
Здесь ключевую роль играет хром, входящий в состав сплава (не менее 10,5%). Пассивация металла нержавеющей стали основана на образовании плотной и химически стабильной плёнки Cr₂O₃, которая эффективно изолирует металл от внешней среды даже при высоких температурах и гидродинамических нагрузках.
Алюминий
Алюминий пассивируется естественным образом на воздухе, образуя плёнку Al₂O₃ толщиной около 2–10 нм. Однако естественная плёнка недостаточно прочна для промышленной эксплуатации, поэтому применяют искусственное анодирование, которое значительно утолщает защитный слой.
Цинк
Пассивация металла цинка (оцинкованной стали) на воздухе происходит самопроизвольно с образованием основного карбоната цинка ZnCO₃·Zn(OH)₂ — именно эта плотная плёнка обеспечивает атмосферную стойкость цинка. Для усиления защиты применяют искусственное хроматирование или фосфатирование, создающие многослойные конверсионные покрытия на основе хроматов цинка.
Виды пассивации металла
Существует три основных типа пассивации металла, различающихся по способу создания защитной плёнки.
Химическая пассивация металла
Это наиболее распространённый вид пассивации металла в промышленности. Деталь погружают в раствор пассиватора (обычно кислоты) на определённое время при контролируемой температуре. Процесс включает три этапа: очистка поверхности от масел и загрязнений, собственно химическая обработка и тщательная промывка с последующей сушкой.
Для нержавеющей стали традиционно используют азотную кислоту в концентрации 20–40% при температуре 35–65°C в течение 20–30 минут. В последнее время всё чаще применяют лимонную кислоту — более экологичный и безопасный альтернативный пассиватор. Лимонная кислота мягче воздействует на поверхность, не вызывает её окисления, при этом эффективно удаляет загрязнения и способствует образованию хромоксидного слоя.

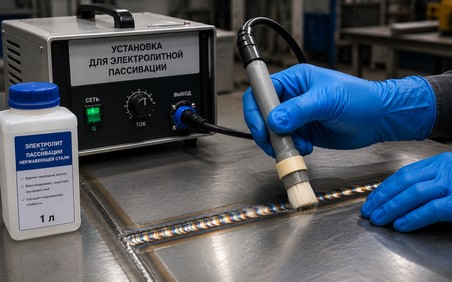

Электрохимическая пассивация металла
При электрохимической пассивации металла изделие подключают в качестве анода, а вспомогательный электрод служит катодом. Пропускание электрического тока значительно ускоряет формирование и уплотнение пассивного слоя, повышает его равномерность и защитные свойства. Этот метод особенно эффективен для сложных по конфигурации деталей и для обработки сварных швов.
Важно: анодная пассивация эффективна только в определённом интервале потенциалов — так называемой зоне пассивности. При слишком высоком потенциале наступает транспассивация, при которой защитная плёнка разрушается, и коррозия резко ускоряется. Поэтому контроль потенциала — ключевое условие технологии.
Естественная пассивация металла
Некоторые металлы — алюминий, хром, титан, цинк — образуют защитную оксидную или карбонатную плёнку самопроизвольно при контакте с воздухом. Однако естественная пассивная плёнка часто слишком тонкая и неоднородная, чтобы обеспечить надёжную защиту в агрессивных условиях. Поэтому в промышленности искусственная пассивация металла обязательна.

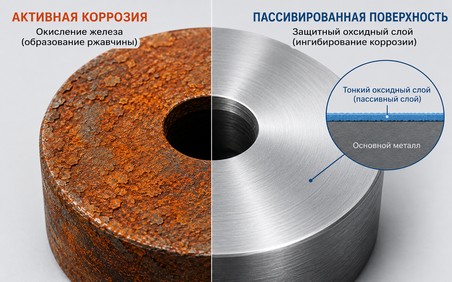

Пассивация металла и коррозия — в чём разница
Коррозия и пассивация металла — это два противоположных состояния поверхности. В активном состоянии металл свободно взаимодействует с окружающей средой, растворяется и разрушается с образованием рыхлых продуктов коррозии. В пассивном состоянии на поверхности существует плотная защитная плёнка, которая практически полностью блокирует коррозионные процессы.
Депассивация — главная угроза
Депассивация — это процесс разрушения пассивной плёнки и возврата металла в активное, корродирующее состояние. Основные факторы депассивации:
- Хлорид-ионы — главный враг пассивации. Хлориды проникают в пассивную плёнку, разрушают её через ионные каналы и вызывают питтинговую (точечную) коррозию.
- Повышение температуры;
- Механические напряжения и повреждения поверхности;
- Изменение pH среды.
Понимание механизмов депассивации критически важно для правильного выбора режимов эксплуатации пассивированного металла.
Пассивация металла в промышленности
Пассивация металла широко применяется в различных отраслях промышленности.
Гальваника
В гальваническом производстве пассивация металла является обязательной заключительной операцией после нанесения цинковых, кадмиевых и других покрытий. Пассивирование цинковых покрытий повышает их коррозионную стойкость в несколько раз и придаёт им декоративный вид — от прозрачного и радужного до чёрного и оливкового.

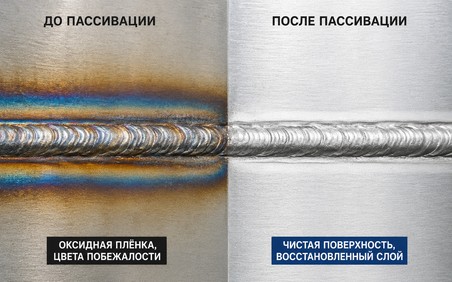

Нержавеющая сталь после сварки
Сварка нержавеющей стали неизбежно нарушает пассивную плёнку в зоне термического влияния. Кроме того, на поверхности могут оставаться загрязнения от сварочных электродов, свободное железо и сульфидные включения. Поэтому пассивация металла после сварки — обязательная технологическая операция для восстановления коррозионной стойкости.
Алюминий перед покраской — пассивация металла
Перед нанесением лакокрасочных покрытий алюминиевые детали обязательно пассивируют для обеспечения адгезии краски и дополнительной защиты от коррозии. Чаще всего для этого используют хроматирование или анодирование.
Химическое и фармацевтическое оборудование
В химической и фармацевтической промышленности пассивация металла трубопроводов, ёмкостей и реакторов критически важна. Нержавеющие стали широко применяются в этих отраслях именно благодаря способности к пассивации. Регулярно и правильно выполненная пассивация существенно увеличивает срок службы технологических систем и снижает риск локальной и питтинговой коррозии.
Пассивация цинкового покрытия — отдельная наука
Пассивация металла цинка — одна из самых сложных и многогранных областей технологии. Защита оцинкованной стали от так называемой «белой ржавчины» (гидроксида цинка Zn(OH)₂ и основного карбоната цинка) требует глубокого понимания химических процессов.
Зачем пассивировать цинк
Оцинкованная сталь надёжно защищает стальную основу, но сам цинк во влажной среде корродирует, образуя рыхлый белый налёт. Пассивация металла цинка создаёт на поверхности дополнительный защитный слой, предотвращающий эту коррозию и придающий изделию декоративный вид.
Виды пассивации цинка
Цинковые покрытия пассивируют в растворах хроматов (хроматирование). Современные экологичные составы используют трёхвалентный хром Cr(III) вместо токсичного шестивалентного Cr(VI). В Европе шестивалентный хром Cr(VI) запрещён директивой REACH с 2007 года, в России его применение в хроматировании также сокращается согласно техническим регламентам ЕАЭС. В зависимости от состава раствора и режимов обработки получают плёнки разных цветов и свойств:
- Бесцветная (прозрачная) пассивация — используется для покрытий, эксплуатируемых в лёгких условиях. Обеспечивает минимальную коррозионную стойкость, но сохраняет естественный блеск цинка.
- Радужная (жёлтая) пассивация — коррозионная стойкость в 2–3 раза выше, чем у бесцветной. Самый распространённый вид.
- Оливковая пассивация (цвет хаки) — наибольшая коррозионная стойкость. Используется для изделий, эксплуатируемых в жёстких условиях, и в военной технике.
- Чёрная пассивация — декоративная альтернатива чернению стали. Однако чёрные плёнки на основе трёхвалентного хрома недостаточно прочны для резьбовых и трущихся деталей.
Сохраняет блеск цинка
Минимальная защита
Защита в 2–3 раза выше
Крепёж, детали машин
Жёсткие условия
Военная техника
Cr(III) — экологичная
Не для резьбы и трущихся деталей
Полная методология пассивации цинковых покрытий — составы, режимы, диагностика и устранение дефектов — в практическом руководстве «Пассивация цинкового покрытия». Более 370 страниц практики.
Пассивация металла в домашних условиях
Возможна ли пассивация металла в домашних условиях? Да, но с существенными ограничениями.
Что реально сделать дома
- Пассивация нержавейки лимонной кислотой. Лимонная кислота (порошок из магазина) растворяется в воде до концентрации 5–10%. В этот раствор можно погрузить нержавеющую деталь на 10–30 минут (согласно ASTM A967, оптимальное время 4–20 минут при 21–66°C, в домашних условиях достаточно 10–30 минут). Кислота удаляет с поверхности свободное железо и способствует обогащению поверхности хромом.
- Обработка фосфорной кислотой для углеродистой стали — продаётся как преобразователь ржавчины в автомагазинах.
Пассивация металла/ Чего нельзя делать без подготовки
Использование концентрированной азотной кислоты для пассивации металла в домашних условиях категорически не рекомендуется — это чрезвычайно опасно! Азотная кислота выделяет токсичные газы (оксиды азота), может вызвать химические ожоги и требует специального оборудования и вентиляции.
Важно помнить: пассивация металла в домашних условиях никогда не даст такого же качества, как промышленная обработка с точным контролем концентрации, температуры и времени.
Часто задаваемые вопросы
Что такое пассивация простыми словами?
Пассивация металла — это создание на поверхности металла невидимой глазу защитной оксидной плёнки, которая останавливает ржавление и разрушение. Как шрам, который заживляет кожу после пореза, пассивная плёнка «залечивает» поверхность металла.
Пассивация и оксидирование — одно и то же?
По сути — да. Оба термина описывают образование оксидной плёнки на поверхности металла. Но «оксидирование» чаще используют в контексте чёрных металлов(оксидирование — технологический термин для декоративно-защитной обработки (воронение, чернение)), а «пассивация металла» — как более широкий научно-технический термин.
Как долго держится пассивная плёнка?
При правильных условиях эксплуатации — годами и десятилетиями. Пассивная плёнка на нержавеющей стали в нейтральной среде способна сохранять защитные свойства в течение всего срока службы изделия. Однако агрессивные факторы (хлориды, резкие перепады pH, механические повреждения) могут разрушить её гораздо быстрее.
Что разрушает пассивацию?
Главный враг — хлорид-ионы (содержатся в поваренной соли, морской воде, некоторых промышленных средах). Также пассивную плёнку разрушают: низкие и высокие значения pH, повышенная температура, механические царапины и истирание.
Нужна ли пассивация после сварки нержавейки?
Да, обязательно! Сварка разрушает пассивную плёнку в зоне термического влияния, а загрязнения от электродов могут снизить коррозионную стойкость. Пассивация металла после сварки восстанавливает защитные свойства в местах, где нарушена целостность поверхности.
Словарь терминов
- Пассивное состояние — состояние металла, при котором скорость коррозии резко замедлена из-за наличия на поверхности защитной оксидной плёнки.
- Активное состояние — состояние металла, при котором он свободно корродирует при контакте с агрессивной средой.
- Депассивация — разрушение пассивной плёнки и переход металла в активное состояние.
- Оксидная плёнка — тонкий слой оксидов металла, выполняющий защитную функцию.
- Хроматирование — вид пассивации металла с использованием растворов на основе хромовой кислоты или хроматов.
- Питтинговая коррозия — локальное поражение металла в виде точечных углублений, вызванное разрушением пассивной плёнки в присутствии хлоридов.
- Транспассивация — разрушение пассивной плёнки при чрезмерно высоком анодном потенциале, приводящее к резкому ускорению коррозии.
Пассивация металла — это фундаментальный процесс, лежащий в основе современной коррозионной защиты. От нержавеющей стали на кухне до сложного химического оборудования — пассивная плёнка невидимо, но надёжно защищает металлы, продлевая срок их службы на годы и десятилетия.
Если вас интересует пассивация металла именно цинковых покрытий — составы хроматирующих растворов, режимы, цвета покрытий и устранение дефектов — всё это собрано в профессиональном руководстве.
