Цинк магний сплав (ZM-покрытие): что это и чем лучше обычного цинкования

Цинк магний сплав, известный также как ZM-покрытие, — это трёхкомпонентная система защиты стали (цинк, алюминий и магний вместе), наносимая на листовой и рулонный прокат методом непрерывного горячего погружения. Слово «сплав» здесь употребляется по составу, хотя формально это не литейный материал, а тонкий защитный слой на поверхности стали — в отличие от ЦАМ, который действительно является сплавом для литья деталей. В отличие от классического цинкования, где покрытие состоит практически из чистого цинка, ZM содержит легирующие добавки алюминия и магния, кардинально меняющие механизм и долговечность защиты. Флагманским примером технологии служит Magnelis® (ArcelorMittal), но аналогичные покрытия выпускаются и другими металлургическими компаниями под собственными торговыми марками.

Цинк магний сплав: что это такое

ZM (Zinc-Magnesium) — это семейство горячеоцинкованных покрытий, в которых цинковая основа дополнительно легирована алюминием и магнием. Конкретный состав может варьироваться у разных производителей, но в целом укладывается в диапазон: 1–4 % алюминия и 1–3,5 % магния. Наиболее известный ориентир — Magnelis: 3,5 % Al, 3 % Mg, остальное — цинк.

Именно магний принципиально отличает цинк магний сплав от всех более ранних цинк-алюминиевых покрытий и даёт уникальный эффект самовосстановления на кромках и царапинах.

Чёткое разграничение: ZM, ЦАМ, Гальфан, Гальвалюм

Терминологическая путаница вокруг похожих сокращений неизбежна. Разница критична для инженера и снабженца.

• ЦАМ — это литейный сплав (цинк-алюминий-медь, иногда с долями процента магния), из которого изготавливают детали: замки, фурнитуру, элементы мебели. Магний там присутствует лишь как микродобавка (0,05–0,1 %) и не создаёт никакого самовосстанавливающегося покрытия. К ZM ЦАМ не имеет отношения. Подробнее — в статье «Сплав цинка и алюминия: состав, свойства и применение».
• Гальфан (Zn-5%Al) — двухкомпонентное покрытие без магния. Хорошая протекторная защита, но самовосстановления кромок не даёт.
• Гальвалюм / Aluzinc (55%Al-Zn-Si) — преимущественно алюминиевое покрытие (барьерного типа) с цинком, без магния. Кромки остаются уязвимыми, так как протекторный эффект выражен слабее.

Цинк магний сплав — это отдельный, третий тип, где магний кардинально меняет физико-химию поверхности.

Важно не путать цинк магний сплав со сплавом ЦАМ. На рынке проката встречается практика называть его «ЦАМ (ZAM)» — это фонетическая калька английского альтернативного обозначения ZAM (Zinc-Aluminum-Magnesium), которое некоторые поставщики используют наравне с ZM. Это не имеет никакого отношения к литейному сплаву ЦАМ, описанному выше. Совпадение русской аббревиатуры — случайность транслитерации, а не родство технологий. Если «ЦАМ» встретилось в контексте покрытия рулонного проката — речь почти наверняка о цинк магний сплаве. Если «ЦАМ» упоминается в контексте литья деталей (замки, петли, ручки) — речь о совершенно другом сплаве. Уточняйте у поставщика, что именно имеется в виду, если контекст не очевиден.

Механизм тройной защиты

Каждый компонент выполняет свою функцию:

1. Цинк — обеспечивает традиционную протекторную (жертвенную) защиту: на царапинах и срезах оголённая сталь становится катодом, а цинк — анодом, предотвращая появление ржавчины.
2. Алюминий — формирует тонкую, плотную барьерную оксидную плёнку, резко замедляющую проникновение кислорода и влаги.
3. Магний — ключевой компонент. При контакте с влагой магний из покрытия образует стабильные соединения (в том числе гидроксиды и сложные цинк-магниевые соли), которые создают по всей поверхности плотную защитную «сетку». Эта сетка удлиняет диффузионный путь агрессивных ионов к стали и, что важнее, активно закрывает дефекты.

Самовосстановление на обрезанных кромках

Главная проблема любого металлопроката с покрытием — коррозия по линии реза. Обычный цинк защищает срез только за счёт катодной протекции, которая со временем расходуется, а на торце остаётся голая сталь.

Магниевая составляющая меняет ситуацию. Продукты растворения магния (ионы Mg²⁺) мигрируют во влажной среде к обнажённому металлу и осаждаются там в виде тонкой, но очень плотной плёнки труднорастворимых соединений. Эта плёнка физически блокирует доступ кислорода к кромке, причём эффект сохраняется даже на участках, удалённых от сплошного покрытия. В результате обрезанная кромка ZM-листа защищена значительно лучше, чем у обычного оцинкованного, что особенно ценно при холодной штамповке, резке и монтаже без дополнительной подкраски.

Цинк магний сплав: коррозионная стойкость втрое выше

Насколько цинк магний сплав действительно превосходит обычное цинкование, показывают количественные данные производителя Magnelis (ArcelorMittal). Согласно результатам циклических испытаний в соляном тумане:

• Обычная оцинкованная сталь (с той же массой покрытия) показала первые очаги красной ржавчины уже через 6 недель.
• Лист с покрытием Magnelis (ZM) не имел признаков коррозии стали даже после 34 недель экспозиции в тех же условиях.

Таким образом, по прямым замерам сопротивление сквозной коррозии у ZM-покрытия втрое выше, чем у традиционного цинкового. В реальных атмосферных условиях это даёт пропорциональное увеличение срока службы без сквозного разрушения.

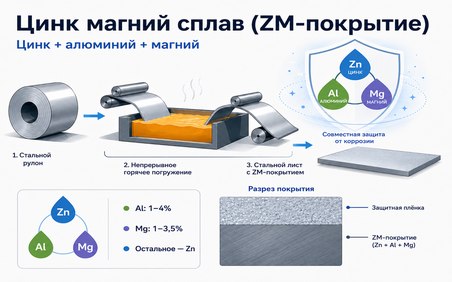

Технология нанесения: тот же метод Сендзимира

ZM-покрытие наносится на стандартных линиях непрерывного горячего цинкования, по тому же технологическому принципу, что и обычный цинк, — подробно процесс описан в статье «Метод Сендзимира: что это и чем отличается от горячего цинкования». Разница лишь в химическом составе расплава в ванне: вместо чистого цинка используется сплав Zn-Al-Mg с заданным соотношением компонентов. Процесс полностью совместим с существующим оборудованием металлургических комбинатов.

Цинк магний сплав против горячего цинкования готовой конструкции

Это принципиально разные технологические подходы, и путать их не стоит:

Цинк магний сплав (лист/рулон):

• наносится на плоский рулон или лист на металлургическом комбинате (см. «Метод Сендзимира: что это и чем отличается от горячего цинкования» — тот же тип линии, другой сплав в ванне);
• уже после нанесения покрытия материал режут, гнут, штампуют;
• хорошо подходит для тонкостенных профилированных изделий;
• не покрывает сварной шов, образующийся уже после изготовления готовой конструкции — это открытая, незащищённая зона, требующая отдельной обработки.

Горячее цинкование готового изделия:

• выполняется уже после сварки и полной сборки конструкции;
• покрывает все наружные и доступные внутренние поверхности целиком, включая сварные швы;
• может давать более толстый слой покрытия;
• хорошо подходит для массивных сварных металлоконструкций.

Выбор между ними зависит не только от требуемой коррозионной стойкости, но и от технологии изготовления конкретного изделия: для гнутых тонкостенных профилей логичен цинк магний сплав, для сварных металлоконструкций — штучное горячее цинкование после сборки.

Толщина и масса покрытия: как их не путать

Массу покрытия (г/м²) и толщину слоя (мкм) часто путают, хотя это разные физические величины, связанные через плотность материала.

Для чистого цинка действует простое правило: толщина (мкм, суммарно с двух сторон) ≈ масса (г/м²) ÷ 7,14 — где 7,14 г/см³ — плотность цинка. Например, покрытие Z275 (275 г/м²) даёт около 38–39 мкм суммарной толщины, то есть примерно 19–20 мкм на сторону.

Почему ZM275 и Z275 — не одно и то же покрытие

Даже при одинаковом числе в маркировке (275 г/м²) физическая толщина слоя будет различаться. Причина — в составе. Алюминий (плотность ≈2,7 г/см³) и магний (≈1,74 г/см³) в разы легче цинка (7,14 г/см³). Цинк магний сплав в целом имеет меньшую среднюю плотность, чем чистый цинк, — значит, при той же массе на квадратный метр слой физически получается толще, чем слой чистого цинка той же номинальной массы. Точный коэффициент пересчёта зависит от конкретного процентного состава Al и Mg у производителя и без прямых данных от поставщика посчитать «на глаз» нельзя — но сам факт «275 не равно 275» между Z и ZM объясняется именно разницей плотностей компонентов.

Помимо разницы в плотности, у Z275 и ZM275 различаются химический состав, структура поверхности и защитное поведение — сравнивать их напрямую по одному числу маркировки некорректно.

Система обозначений ZM310–ZM800+

Обозначения ZM-покрытий построены по тому же принципу, что и для классического цинка (см. «Класс цинкового покрытия»): число указывает массу покрытия в граммах на квадратный метр с двух сторон. Например: ZM310 — 310 г/м² суммарно (нижняя граница сортамента), ZM800 — 800 г/м² и выше (верхняя граница). Между ними производитель предлагает промежуточные классы с разным шагом по массе.

Чем выше число, тем больше сплава на поверхности и тем дольше срок службы. Эта система прямо наследует логику обозначений Ц100–Ц600 для чистого цинка и международную Z100–Z600.

Сравнение Z, ZA, AZ и ZM — стандартная номенклатура покрытий

Международный стандарт EN 10346 задаёт единую систему буквенных кодов для непрерывно горячеоцинкованного проката.

Важное уточнение: ZA — это официальный стандартный код для Гальфана, а AZ — код для Гальвалюма/Алюцинка, уже описанных выше. Это не четыре разных покрытия под разными именами, а два знакомых покрытия под их официальными буквенными кодами плюс цинк магний сплав для сравнения.

Отдельно нужно подчеркнуть: AZ и ZM — не взаимозаменяемые покрытия. У AZ нет магния и, соответственно, нет эффекта самовосстановления на срезах — защита там преимущественно барьерная (за счёт алюминия), а не тройная.

Сравнительная таблица цинк-алюминиевых покрытий

Где применяется цинк магний сплав

Благодаря уникальной комбинации свойств ZM-лист вытесняет обычную оцинковку в ответственных узлах:

• Кровли и фасады с длительным расчётным сроком службы;
• Профнастил и элементы металлоконструкций в морской или промышленной атмосфере;
• Солнечная энергетика — опорные конструкции и грунтовые крепления солнечных панелей, подверженные почвенной коррозии;
• Детали машин и корпусов, где требуется высокая стойкость сварных и резаных кромок без дополнительной защиты.

Где цинк магний сплав применять невыгодно

Несмотря на превосходные защитные свойства, цинк магний сплав — не универсальное решение на все случаи. Переплата за него не оправдана в ряде типичных ситуаций:

• Сухие отапливаемые помещения — там, где нет конденсата, солевого тумана и агрессивных сред, обычное цинкование справляется полностью, а разница в стоимости не окупается сроком службы, который и так превышает потребность объекта.
• Конструкции с коротким расчётным сроком службы — временные сооружения, выставочные конструкции, объекты с плановым демонтажом через несколько лет.
• Изделия, которые будут полностью окрашены и эксплуатироваться в мягких условиях — если краска берёт на себя основную защитную функцию, а среда неагрессивна, премиум-эффект самовосстановления кромок реализуется не полностью.
• Ситуации, где стоимость важнее долговечности — бюджетные проекты с жёстким лимитом капитальных затрат.
• Отсутствие подтверждения состава и класса покрытия от поставщика — без сертификата вы платите за бренд, не имея гарантии реального состава; лучше выбрать проверенное обычное цинкование с понятной документацией.
• Проектная или нормативная документация прямо требует конкретное покрытие — если ГОСТ, СП или техническое задание указывают определённый тип защиты, замена без согласования — нарушение, даже если цинк магний сплав объективно лучше.

Обработка цинк-алюминий-магниевого сплава: сварка и формовка

Свариваемость

Цинк магний сплав можно сваривать, но процесс отличается от сварки неоцинкованной стали, и здесь действуют общие принципы сварки оцинкованного металла, а не узкоспециальная специфика именно этого покрытия:

• металлическое покрытие увеличивает контактное электросопротивление в зоне сварки по сравнению с голой сталью — это требует корректировки режима сварочного оборудования относительно настроек для непокрытого металла;
• при нагреве возможны испарения цинка и других компонентов покрытия — необходима эффективная вентиляция рабочей зоны;
• для точечной сварки особенно важны настройка сварочного тока, усилие сжатия электродов и регулярный контроль их износа — покрытие ускоряет налипание материала на электрод и требует более частой очистки/заточки по сравнению со сваркой непокрытой стали;
• сварные зоны после сварки лишаются исходного защитного слоя и могут требовать дополнительной локальной защиты (цинксодержащий состав, холодное цинкование) для восстановления коррозионной стойкости в месте шва.

Конкретные численные параметры режима (ток, время, усилие) зависят от толщины металла, оборудования и марки стали — их устанавливают по технологической карте конкретного производства, а не по общим табличным значениям.

Формуемость, гибка и штамповка

Цинк магний сплав рассчитан на переработку рулонного проката и допускает профилирование, гибку и штамповку. При малых радиусах гибки возможны микроповреждения покрытия — здесь и проявляется ценность самовосстанавливающего механизма магния, частично компенсирующего такие локальные нарушения.

Качество итоговой поверхности зависит от марки стали основы, массы покрытия и конкретной технологии формования, а также от состояния штамповочной оснастки и применяемой смазки — изношенный инструмент или неподходящая смазка могут повредить покрытие сильнее, чем сама операция гибки.

Цинк магний сплав и порошковая окраска

Покраска ZM-листа возможна, но подготовка поверхности должна учитывать тип пассивации и требования производителя конкретного покрытия. Общий порядок операций совпадает с логикой подготовки любой оцинкованной поверхности под покраску (подробно разобрано в статье «Можно ли красить оцинковку: от общего ответа до химии подслоя»):

• обезжиривание поверхности от технологических масел и загрязнений при хранении/транспортировке;
• подбор химической подготовки (грунт или конверсионное покрытие), совместимой с конкретным типом пассивации листа;
• проверка совместимости грунта с порошковой краской перед серийным нанесением;
• обязательные испытания адгезии на образце партии, а не только на паспортных данных производителя;
• учёт защитной плёнки/пассивации, нанесённой производителем на заводе — она может как облегчать, так и затруднять последующую покраску в зависимости от состава.

Хранение и эксплуатационные ограничения цинк магний сплава

Белая коррозия и правила хранения

Цинк магний сплав устойчивее к образованию белого налёта, чем обычный цинк, но не является полностью неуязвимым — этому есть чёткое химическое объяснение.

Плотная защитная оксидно-карбонатная плёнка на цинксодержащей поверхности формируется только при нормальном доступе воздуха — кислорода и углекислого газа. Если влажные листы длительно хранятся в плотно сложенной пачке без вентиляции, куда попадает конденсат, роса или дождевая вода, но затруднён приток воздуха, — образуется только рыхлая фаза окисления и гидратации, то есть та самая белая рыхлая коррозия, которая портит внешний вид и снижает защитные свойства покрытия.

Может ли цинк магний сплав покрыться белым налётом?

Да — при неправильном хранении и длительном контакте с влагой без доступа воздуха этот риск сохраняется, хотя магний и здесь несколько снижает интенсивность процесса за счёт своих защитных свойств.

Практические правила хранения:

• не хранить влажные листы длительно в плотной пачке;
• исключить конденсат между листами (упаковка должна проветриваться);
• не хранить листы непосредственно на земле;
• при намокании пачку нужно разобрать и просушить как можно быстрее.

Важно не путать транспортировочную защиту (временная консервация на период доставки) с постоянной антикоррозионной защитой самого покрытия — это разные вещи с разным сроком действия.

Контактная коррозия в соединениях

При контакте разнородных металлов работает электрохимический ряд напряжений: чем благороднее металл-сосед, тем активнее (быстрее) корродирует цинксодержащее покрытие рядом с ним, выступая анодом в этой паре.

• Контакт с медью ускоряет коррозию цинк магний сплава — медь заметно благороднее цинка. Особенно нежелательна ситуация, когда вода стекает с медной детали на защищаемую поверхность, перенося ионы меди непосредственно на неё.
• Нержавеющий крепёж — сам по себе достаточно инертен, но конкретные условия эксплуатации (влажность, соли) стоит оценивать отдельно перед проектированием узла.
• Алюминиевые элементы в некоторых условиях могут потребовать электроизоляции от детали с ZM-покрытием, поскольку соотношение активности алюминия и сплава зависит от конкретной среды.

В ответственных соединениях разнородных металлов практически полезны изолирующие прокладки, герметики и защитные шайбы, разрывающие прямой электрический контакт.

Ограничения в агрессивных средах

Цинк магний сплав — не универсальная замена нержавеющей стали. Несмотря на тройной механизм защиты, ограничения возникают:

• при постоянном погружении в воду (в отличие от атмосферной эксплуатации, где сплав показывает лучшие результаты);
• в сильно кислых и сильно щелочных средах, где сама химическая основа защиты (цинк, алюминий) неустойчива;
• при контакте с определёнными химическими веществами, разрушающими защитные плёнки;
• при высоких эксплуатационных температурах, меняющих структуру покрытия;
• при контакте с несовместимыми металлами (см. раздел выше);
• в условиях сильного абразивного износа, механически стирающего защитный слой быстрее, чем работает химическая защита.

Как проверить, что поставили именно цинк магний сплав

По внешнему виду часто невозможно точно отличить ZM-лист от обычного оцинкованного — визуальный контроль здесь ненадёжен.

Практический чек-лист:

1. Проверить маркировку рулона или пачки.
2. Запросить сертификат качества.
3. Найти обозначение покрытия (Z / ZA / AZ / ZM) и убедиться, что оно соответствует заказу.
4. Проверить заявленную массу покрытия (например, ZM310, ZM800).
5. Проверить марку стали основы.
6. Уточнить конкретного производителя покрытия (Magnelis или аналог).
7. Сопоставить данные сертификата с проектной документацией и заказом.
8. При сомнениях — провести лабораторный анализ химического состава (единственный по-настоящему надёжный способ отличить цинк магний сплав от обычного цинка).

Ссылки на стандарты в сертификате качества стоит проверять по номерам: EN 10346 (требования к покрытию), EN 10143 (допуски по толщине), сертификат соответствия по форме EN 10204 3.1 — это юридически значимый документ на партию.

Экономика применения цинк магний сплава

Полная стоимость владения складывается не только из цены материала:

Стоимость владения = цена материала + изготовление + монтаж + обслуживание + ремонт + замена

Цинк магний сплав обычно стоит дороже при закупке, но может оказаться выгоднее в пересчёте на полный жизненный цикл за счёт:

• меньшей требуемой массы покрытия для той же стойкости,
• более длительного реального срока службы,
• меньшего объёма последующего ремонта,
• возможности обойтись без дополнительной окраски там, где обычный цинк её потребовал бы,
• лучшей стойкости обрезанных кромок и сокращения простоев на техобслуживание конструкции.

Точный экономический эффект всегда индивидуален и зависит от конкретного проекта, среды эксплуатации и расчётного срока службы.

Какие испытания используют для цинк магний сплава

Для оценки качества и характеристик применяют стандартный набор испытаний:

• испытание в камере нейтрального соляного тумана,
• циклические коррозионные испытания (более приближённые к реальным условиям, чем постоянный туман),
• атмосферные испытания в естественных условиях,
• испытания на адгезию покрытия к основе,
• испытания после гибки и штамповки (проверка целостности покрытия после деформации),
• отдельная оценка коррозии именно на обрезанной кромке,
• измерение фактической массы покрытия,
• химический анализ состава сплава.

Важная методологическая оговорка: количество часов в камере соляного тумана нельзя напрямую переводить в годы реальной атмосферной эксплуатации — ускоренные лабораторные испытания дают сравнительную, а не абсолютную оценку срока службы в конкретных природных условиях.

Как выбрать цинк магний сплав: практический алгоритм

1. Определить реальную среду эксплуатации изделия.
2. Установить требуемый расчётный срок службы.
3. Учесть влажность, соляную нагрузку и загрязнения среды.
4. Оценить количество и протяжённость обрезанных кромок в готовом изделии.
5. Выбрать необходимую массу покрытия (класс ZM).
6. Проверить совместимость выбранного покрытия с последующей окраской, сваркой и формовкой, если они предусмотрены.
7. Уточнить требования к условиям хранения материала до монтажа.
8. Запросить полный сертификат производителя, а не полагаться на маркировку.
9. Согласовать выбор материала с проектировщиком объекта.
10. Не заменять покрытие, прямо указанное в проекте или нормативном документе, без официального технического обоснования и согласования.

Мифы о цинк-алюминий-магниевом сплаве

Миф 1. Цинк магний сплав вообще не ржавеет. Неверно. Покрытие корродирует, как и любое цинксодержащее, но, по данным производителя Magnelis, заметно медленнее обычного цинка в сопоставимых условиях.

Миф 2. Срез полностью восстанавливается. Неверно. На обрезанной кромке образуется дополнительный защитный слой из продуктов коррозии магния, который замедляет дальнейшее разрушение, — но исходный металлический слой покрытия заново не нарастает. «Самовосстановление» здесь означает не регенерацию металла, а образование новой защитной плёнки.

Миф 3. Чем больше магния, тем лучше. Не обязательно. Рабочие свойства покрытия зависят от баланса всего состава (соотношения Zn, Al, Mg), структуры покрытия и технологии производства конкретного поставщика, а не от одной лишь концентрации магния.

Миф 4. Цинк магний сплав всегда заменяет горячее цинкование готовых изделий. Неверно — это разные технологии (см. раздел «Технология нанесения» выше).

Миф 5. Любой цинк-магниевый лист одинаков. Неверно. Состав, масса покрытия, тип пассивации, качество поверхности и технология конкретного производителя могут заметно различаться даже при формально одинаковой маркировке — отсюда и важность проверки сертификата, а не только этикетки.
