Сплавы содержащие цинк: полный обзор материалов

Сплавы содержащие цинк — это не просто металлургическая категория, а основа современной промышленности, дизайна и даже искусства. Когда мы говорим сплавы содержащие цинк, мы охватываем огромный класс материалов: от изящного томпака, имитирующего золото, до сверхпрочных авиационных конструкций сплава 7075. Цинк входит в состав сотен промышленных материалов: где-то как основной компонент (более 90%), где-то как ключевой легирующий элемент (10–40%), а где-то как малая, но критически важная добавка (доли процента). Объединяет их одно — цинк кардинально меняет свойства сплава даже в самых незначительных количествах. Эта статья — ваш подробный путеводитель по миру сплавов содержащих цинк, от классической латуни до экзотических интерметаллидов.

Роль цинка в сплавах

Металлургия сравнивает цинк с могущественным дирижером: его добавление редко оставляет свойства материала неизменными. Понимание многогранной роли цинка в сплавах содержащих цинк — ключ к выбору правильного материала для конкретной задачи.

Цинк как основа

В этой роли цинк выступает как базовый металл, составляя от 94% до 96% массы сплава. Классические примеры — литейные сплавы ЦАМ (Цинк-Алюминий-Медь) и их зарубежные аналоги ZAMAK. Здесь цинк обеспечивает главное преимущество — великолепную жидкотекучесть, позволяющую отливать детали сложнейшей формы с высочайшей точностью.

Сплавы содержащие цинк в качестве основы незаменимы в производстве замков, зажигалок, автомобильной фурнитуры и деталей, где требуется последующее нанесение гальванических покрытий.

Цинк как главный легирующий элемент

Самый обширный и известный класс — медно-цинковые сплавы, или латуни. Здесь содержание цинка варьируется от 5% до 45%. Именно он превращает красноватую медь в золотистый, прочный и технологичный материал. Латунь стала синонимом практичности и эстетики в сантехнике, электротехнике и декоре. Отдельно стоит томпак (5–12% Zn), чье визуальное сходство с золотом веками используется в ювелирном деле и для изготовления наград.

Цинк как второстепенная легирующая добавка

В так называемых «оловянистых бронзах», например БрОЦС 5-5-5, цинка содержится около 5%. Он не является основным упрочнителем (эту роль выполняет олово), но его присутствие кардинально улучшает литейные свойства и делает сплав более плотным и герметичным. В алюминиевых сплавах серии 7000 (авиационный 7075) 5–8% цинка в кооперации с магнием создают зоны Гинье–Престона и фазу MgZn₂, обеспечивая рекордную прочность после термообработки.

Цинк как раскислитель

В расплавленной меди всегда присутствует растворенный кислород, который при кристаллизации образует поры и делает металл хрупким («водородная болезнь»). Цинк — великолепный раскислитель. Обладая большим сродством к кислороду, чем медь, он связывает его в оксиды, переходящие в шлак. Именно поэтому латуни и многие бронзы, содержащие цинк, превосходят по плотности и герметичности отливок чистую медь. В этом контексте сплавы содержащие цинк выступают как самоочищающиеся системы.

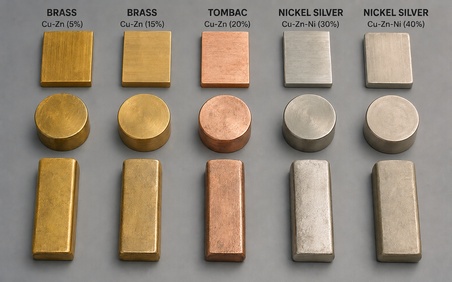

Медно-цинковые сплавы (латуни)

Латунь — это, пожалуй, самый известный представитель семейства сплавов содержащих цинк. Это сплав на основе меди, где цинк выступает основным легирующим элементом, и именно его процентное содержание определяет структуру и свойства конечного продукта.

Латунь (Cu + Zn 10–45%)
Классические двухкомпонентные латуни содержат от 10% до 45% цинка. Сплавы с содержанием цинка до 39% (α-латуни) обладают максимальной пластичностью и отлично деформируются в холодном состоянии: из них делают гильзы, радиаторные трубки, проволоку. При увеличении доли цинка свыше 39% появляется твердая β-фаза. Такие сплавы содержащие цинк (α+β-латуни) более прочные, но менее пластичные. Они идеальны для горячей штамповки и обработки на станках-автоматах, превращаясь в корпуса кранов, вентили и массивные крепежные детали.

Томпак (Cu + Zn 5–12%)
Если вам нужно имитировать золото, ваш выбор — томпак. Эти сплавы содержащие цинк в узком диапазоне 5–12%, что придает им цвет от красновато-золотистого до насыщенно-желтого. В отличие от латуни, томпак более пластичен, превосходно полируется, эмалируется и устойчив к коррозии. Из него чеканят монеты, изготавливают значки, медали, а также высокохудожественную бижутерию.

Полутомпак (Cu + Zn 10–20%)
Занимая промежуточное положение между томпаком и латунью, полутомпак сочетает красивый золотистый оттенок с большей прочностью. Из него производят более нагруженные декоративные элементы, а также детали, где важны и эстетика, и конструкционная прочность: часовые корпуса, оправы для оптики, недорогие письменные принадлежности.

Нейзильбер (Cu + Zn + Ni)
Нейзильбер, или «немецкое серебро», — это сложный сплав меди с 15–25% цинка и 5–30% никеля. Никель «отбеливает» сплав, придавая ему благородный серебристый цвет, а цинк, как легирующий элемент, отвечает за прочность и технологичность. Важно отметить, что при содержании цинка выше 25% свойства сплава смещаются в сторону латуней. Нейзильбер — традиционный материал для столовых приборов, медицинского инструмента, качественной фурнитуры и духовых музыкальных инструментов. Это один из ярких примеров того, как сплавы содержащие цинк могут успешно имитировать драгоценные металлы.

Медно-олово-цинковые сплавы (оловянистые бронзы)

Не все бронзы «чисто оловянные». Огромный промышленный сегмент занимают многокомпонентные сплавы содержащие цинк, где он работает в тандеме с оловом.

БрОЦС 5-5-5 — «морская бронза»
Это эталонный сплав, название которого расшифровывает его состав: по 5% олова, цинка и свинца. Цинк здесь — не просто добавка, а технологический ключ. Он значительно повышает жидкотекучесть расплава, позволяя получать сложные фасонные отливки, и выступает как раскислитель, делая сплав плотным и герметичным. Добавка свинца улучшает антифрикционные свойства. В итоге получается сплав, устойчивый к морской воде и идеально подходящий для литья арматуры, работающей под давлением: корпусов насосов, клапанов и водозапорной арматуры в судостроении.

Роль цинка в бронзах: раскислитель и удешевитель
Главная технологическая функция цинка в бронзах — защита расплава. Он связывает растворенный кислород, предотвращая образование газовой пористости в отливке. Экономическая функция не менее важна: цинк значительно дешевле олова, и его введение в сплав до 5–7% позволяет существенно снизить стоимость конечного изделия без критической потери прочности. Именно поэтому сплавы содержащие цинк на медной основе так широко распространены.

Отличие от чистой оловянной бронзы
Чистые оловянные бронзы (например, с 10–12% Sn) тверже и имеют красивый колокольный звон. Но они хуже заполняют литейную форму и более пористы. Добавка цинка в бронзу делает технологию литья более предсказуемой и дешевой, а отливку — более герметичной, что критически важно для арматуры и деталей, работающих под давлением жидкостей и газов.

Цинковые литейные сплавысодержащие цинк (ЦАМ, ZAMAK)

Перейдем к группе, где цинк — не гость, а хозяин. Сплавы содержащие цинк как основу, известные под марками ЦАМ (Цинк-Алюминий-Медь) и ZAMAK (международная аббревиатура), — это короли точного литья под давлением.

Цинк как основа: 94–96% Zn

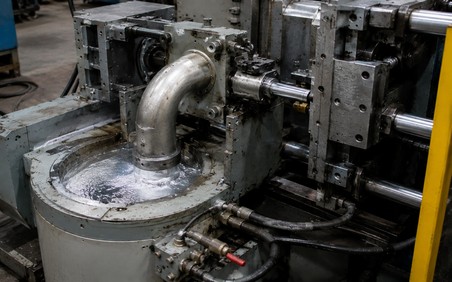

Представьте себе процесс: в стальную пресс-форму под огромным давлением впрыскивается расплавленный металл, который через секунды застывает в готовую деталь с точностью до микронов. Именно так и работают с ZAMAK. Температура плавления большинства представителей семейства находится в диапазоне 380–430°C, что позволяет использовать пресс-формы с длительным ресурсом. Отлитые детали обладают исключительной прочностью для литейного сплава и идеальной поверхностью, готовой к нанесению покрытий (хромирование, никелирование).

ЦАМ 4-1 и ЦАМ 10-5
Отечественная классификация: ЦАМ 4-1 (4% Al, 1% Cu, остальное Zn) — универсальный сплав для сложных и тонкостенных отливок: детали замков, молнии, корпуса карбюраторов. ЦАМ 10-5 (10% Al, 5% Cu) — более прочный и твердый материал для подшипников, работающих при умеренных нагрузках, и деталей, требующих высокой износостойкости.

ZAMAK 2, 3, 5, 7
Мировой стандарт — это семейство Zamak. Zamak 3 — самая массовая марка, оптимальный баланс литейных и механических свойств. Zamak 5 — близок к Zamak 3, но с добавкой 1% меди для повышения прочности. Zamak 2 — максимальная прочность и твердость, используется для деталей, требующих последующей механической обработки. Zamak 7 — высокотекучий сплав для особо тонкостенного литья. Эти сплавы содержащие цинк в качестве основы находятся повсюду: от автомобильного ключа в вашем замке зажигания до корпуса дорогой шариковой ручки и механизма стеклоподъемника. Детали из них штампуются сотнями миллионов штук ежегодно.

Алюминиево-цинковые сплавы

На первый взгляд, алюминий и цинк — антагонисты в ряду напряжений, что активно используется в протекторной защите. Но в металлургии их союз рождает материалы с уникальными свойствами. Сплавы содержащие цинк в паре с алюминием делятся на две большие группы: конструкционные (сверхпрочные) и защитные (покрытия).

Серия 7000: Al + Zn 5–8%. В95, 7075 — авиационные сплавы

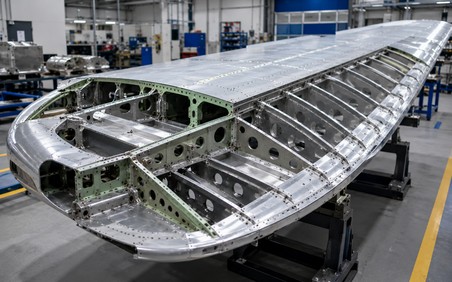

«Крылатый металл» — так называют сплав 7075 и его российский аналог В95. Добавка 5–8% цинка в сочетании с магнием (2–3%) и медью (1–2%) позволяет этим сплавам содержащим цинк упрочняться термической обработкой до уровня хороших сталей (предел прочности до 570 МПа и выше). Обшивка фюзеляжа, лонжероны крыла, силовые элементы фюзеляжа, велосипедные рамы высокого класса — везде, где нужна рекордная прочность при минимальном весе, применяется сплав 7075.

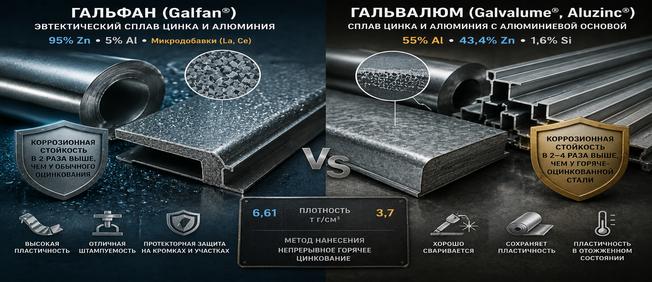

Гальфан, Гальвалюм — антикоррозионные покрытия
Горячее цинкование — классика защиты стали. Но добавка алюминия в цинковый расплав совершила революцию.

• Гальфан (Zn + 5% Al + микродобавки La/Ce): Алюминий, взаимодействуя с железом, формирует на границе «сталь-покрытие» тонкий, но очень прочный и пластичный интерметаллидный слой. Редкоземельные элементы (мишметалл, около 0,1% La и Ce) дополнительно повышают адгезию и пластичность покрытия, тормозя хрупкое разрушение при деформации. Гальфан превосходит чистое цинковое покрытие по коррозионной стойкости в 2–3 раза.
• Гальвалюм (55% Al + 43.4% Zn + 1.6% Si): Здесь основной компонент — алюминий. Покрытие сочетает пассивную стойкость алюминия (образующего плотную оксидную пленку) и активную, протекторную защиту цинка на царапинах. Гальвалюм — король кровельных и облицовочных материалов для промышленного и гражданского строительства.

Роль цинка: упрочнение через фазу MgZn₂
В алюминиевых сплавах 7000-й серии цинк не образует с алюминием упрочняющих фаз. Его главная роль — вступить в реакцию с магнием. При закалке атомы магния и цинка фиксируются в пересыщенном твердом растворе. При последующем искусственном или естественном старении они начинают объединяться, образуя сначала зоны Гинье–Престона, а затем и дисперсные интерметаллиды MgZn₂. Эти наноразмерные частицы эффективно тормозят движение дислокаций, многократно увеличивая прочность сплава.

Цинко-железные сплавы

Этот класс сплавов содержащих цинк рождается не в плавильной печи, а непосредственно на поверхности стального листа, в процессе диффузионного взаимодействия.

Интерметаллиды Fe-Zn при горячем цинковании

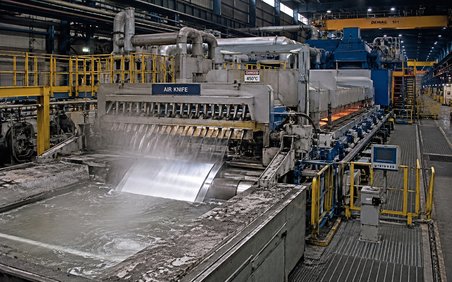

Когда стальная полоса проходит через ванну с расплавленным цинком, на ее поверхности мгновенно начинается химическая реакция. Атомы железа из стали диффундируют в цинк, а атомы цинка — в сталь. Результатом этой реакции становится образование слоистой структуры из интерметаллидных фаз: Гамма (Fe₃Zn₁₀), Дельта (FeZn₇) и Дзета (FeZn₁₃). Именно этот твердый и прочный слой обеспечивает сцепление мягкого наружного слоя чистого цинка со стальной основой. Без него покрытие просто отслоилось бы. Так мы получаем прочные и коррозионностойкие сплавы содержащие цинк прямо на поверхности металла.

GA-покрытие (Galvannealed)
После выхода из ванны с цинком стальная полоса проходит через печь отжига. Этот процесс инициирует полную диффузию, превращая все покрытие, включая внешний слой чистого цинка, в сплошной железо-цинковый интерметаллид. Такое покрытие матово-серое, шершавое на ощупь и обладает ключевым преимуществом — великолепной адгезией к краске. Именно поэтому GA-сталь — основной материал для кузовных панелей в мировом автомобилестроении.

Гальванический Fe-Zn
Электролитическое цинкование позволяет осаждать не только чистый цинк, но и сплавы Zn-Fe с содержанием железа от 0.5% до 18%. Эти сплавы содержащие цинк в виде гальванического покрытия обладают еще лучшей свариваемостью и окрашиваемостью, чем горячее покрытие. Их применяют для наиболее ответственных деталей, где требуется идеальная гладкость поверхности после покраски.

Припои содержащие цинк

Мировая тенденция на отказ от токсичного свинца заставила инженеров искать альтернативы традиционным оловянно-свинцовым припоям. И здесь сплавы содержащие цинк вышли на передний план.

Sn-Zn: бессвинцовые припои
Сплав олова с цинком — самый очевидный и дешевый заменитель. Цинк снижает температуру плавления и увеличивает смачиваемость. Однако есть нюанс: цинк очень активен, и такие припои требуют агрессивных флюсов и плохо противостоят коррозии во влажной среде. Их основная ниша — пайка алюминия и алюминий-медных соединений, где другие бессвинцовые припои бессильны.

Sn-9%Zn — эвтектика 198°C
Это эталонный бессвинцовый припой на основе цинка. Его главное преимущество — температура плавления 198°C, которая очень близка к температуре классического ПОС-61 (183°C). Это позволяет использовать для пайки стандартное оборудование, без риска перегрева электронных компонентов. Сплавы содержащие цинк типа Sn-9Zn активно изучаются и ограниченно применяются в нишевых областях, например для соединения алюминия с медью и в специальных узлах, где их температура плавления перевешивает недостатки, связанные с коррозией.

Zn-Al припои для пайки алюминия
Пайка алюминия — сложная технологическая задача из-за его прочной оксидной пленки. Специализированные припои на основе цинка с добавкой 2–15% алюминия решают эту проблему. Они обеспечивают прочный, герметичный шов, устойчивый к коррозии. Эти сплавы содержащие цинк нашли широкое применение в ремонте алюминиевых радиаторов, кондиционеров и автомобильных деталей без использования дорогой аргонодуговой сварки.

Антикоррозионные покрытия на основе цинка

Главная миссия цинка — защита стали от ржавчины. Здесь он выступает и в роли жертвенного анода (протекторная защита), и в роли барьера. И разные сплавы содержащие цинк выполняют эту миссию с разной эффективностью.

Горячее цинкование: чистый цинк
Классика защиты. Толстый, твердый слой с характерным «морозным» узором. Это чисто цинковое покрытие, формирующее на границе со сталью интерметаллидный слой. Срок службы на открытом воздухе исчисляется десятилетиями. Главное преимущество — способность к самозалечиванию: на царапине или срезе цинк продолжает анодно защищать сталь, медленно расходуя себя.

Гальфан: Zn + 5% Al + РЗМ
Как упоминалось выше, добавка 5% алюминия и следовых количеств редкоземельных металлов в ванну цинкования радикально меняет морфологию покрытия. Цинк становится пластичнее, благодаря чему лист можно гнуть и штамповать без отслоений покрытия. Эти сплавы содержащие цинк и алюминий — стандарт для рулонного металла, из которого потом делают водосточные системы и элементы кровли.

Гальвалюм: 55% Al + 43% Zn
Покрытие, где главенствует алюминий. Оно образует тонкую, но чрезвычайно прочную пассивную пленку оксида алюминия, которая крайне инертна. Цинк в составе обеспечивает защиту на кромках и царапинах, где пленка нарушена. Результат — долговечность, в 2–4 раза превышающая чистое цинковое покрытие в агрессивных средах. Узнаваемые серебристо-матовые кровли ангаров и торговых центров — это и есть гальвалюм.

Цинкнаполненные краски: 90–96% Zn в сухом остатке
Иногда окунуть конструкцию в ванну невозможно. Тогда на помощь приходят «холодное цинкование» — полимерные краски, до предела наполненные цинковой пылью. После высыхания жидкой основы частицы цинка контактируют друг с другом и со сталью, образуя сплошную электропроводящую сеть, работающую как протекторный анод. Такие покрытия — стандарт ремонта оцинкованных конструкций в полевых условиях и защита сложных металлоконструкций.

Редкие и специальные сплавы содержащие цинк

За пределами массового производства существует целый мир экзотических сплавов содержащих цинк, созданных для специфических, часто уникальных задач.

Нейзильбер (мельхиор с цинком)
Мы уже упоминали его в разделе латуней, но важно выделить его и здесь. Нейзильбер — это самостоятельный класс медно-никелево-цинковых сплавов, часто путаемый с мельхиором (Cu-Ni). Цинк в нейзильбере (до 25%) заменяет часть никеля, удешевляя сплав и улучшая его обрабатываемость. Из него изготавливают лучшие медицинские инструменты, качественную посуду и каркасы очков.

Пинчбек: Cu-Zn для имитации золота
Немецкий часовщик Кристофер Пинчбек в XVIII веке создал сплав, перевернувший мир моды. Его состав (около 83% Cu и 17% Zn) визуально практически неотличим от золота, но при этом не тускнеет со временем. До изобретения дешевых методов золочения именно пинчбек был основным материалом для «золотых» часов, табакерок и пряжек для среднего класса. Это исторический пример того, как сплавы содержащие цинк демократизировали роскошь.

Манганин с цинком
Манганин (Cu-Mn-Ni) — прецизионный сплав с очень низким и стабильным электрическим сопротивлением. Добавка цинка в некоторых марках манганина позволяет тонко корректировать его термоэлектродвижущую силу в паре с медью, что критически важно для эталонных резисторов и шунтов в точной измерительной аппаратуре.

Цинковые аноды: Zn + Al (современные составы)

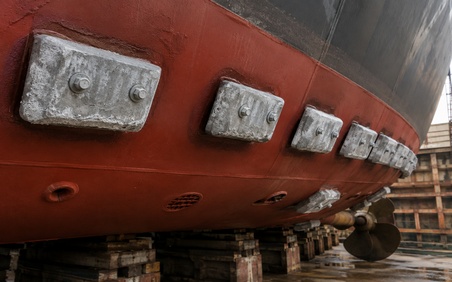

Защита подземных трубопроводов, корпусов кораблей и подводных конструкций от коррозии — задача цинковых протекторов. Но чистый цинк для этого плох: он пассивируется (покрывается плотной пленкой и перестает работать). Чтобы гарантировать равномерное и активное растворение в течение всего срока службы, в анодные сплавы содержащие цинк вводят микролегирующие добавки. Традиционно использовали 0,1–0,5% Al и 0,025–0,15% Cd, однако из-за высокой токсичности кадмия современные стандарты отказываются от него. Сегодня применяют композиции, легированные только алюминием, либо с заменой кадмия индием (0,01–0,02% In), что обеспечивает такую же равномерность растворения без вреда для экологии.

Сравнительная таблица всех сплавов содержащих цинк

В этой таблице мы свели воедино ключевых представителей мира сплавов содержащих цинк, чтобы наглядно показать, как один элемент может играть совершенно разные роли в зависимости от окружения.

Как определить, что в сплаве есть цинк

Идентификация сплавов содержащих цинк может потребоваться и в приемке металлолома, и в инструментальном хозяйстве, и для оценки возраста антикварной вещи. Есть методы от простых «полевых» до высокоточных лабораторных.

Спектральный анализ (XRF)

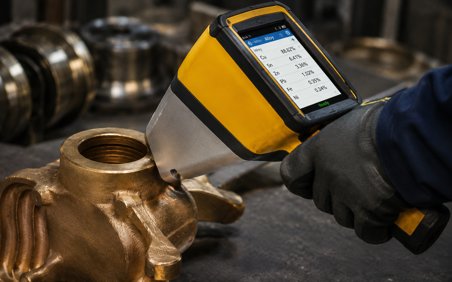

Самый быстрый и безошибочный метод — использование портативного РФА (XRF) анализатора. За 3–5 секунд прибор без повреждения образца покажет точный элементный состав, включая содержание цинка от 0.01% до 99%. Это главный инструмент современного металловеда.

Визуальные признаки: желтоватый оттенок
Медь красная, а сплавы содержащие цинк в достаточном количестве (латунь, томпак) приобретают золотисто-желтый цвет. Чем больше цинка (до 45%), тем светлее, от желтого до светло-соломенного. Нейзильбер из-за никеля серебристый. ЦАМ-сплавы — светло-серые.

Тест с кислотой (ненадёжный полевой метод)
Капля разбавленной соляной кислоты на чистом цинке вызывает бурное выделение водорода. Однако в сплавах цинк химически связан, поэтому реакция значительно слабее. На латуни Л63 она почти незаметна, на ЦАМ-сплаве может наблюдаться умеренное шипение. Различить сплавы по интенсивности выделения пузырьков сложно, и этот тест не дает однозначного ответа — его допустимо применять лишь как грубый вспомогательный признак.

Тест на плотность
Цинк (7.13 г/см³) легче меди (8.9 г/см³), но тяжелее алюминия (2.7 г/см³). Просто взяв деталь в руку, опытный технолог отличит тяжелую латунь от легкого ЦАМа. Для более точной оценки можно измерить объем (вытеснение воды) и взвесить. Плотность латуней лежит в диапазоне 8.4–8.7 г/см³, а литейных цинковых сплавов — около 6.3–6.7 г/см³.

FAQ

Какой сплав содержит больше всего цинка?
Литейные сплавы ЦАМ и ZAMAK, где цинк является основой. Содержание цинка в них достигает 94–96%. Технически, чистые цинковые аноды (99.9% Zn) — это уже почти технический чистый металл, а не сплав.

Есть ли цинк в нержавейке?
Нет. Нержавеющая сталь — это сплав железа с хромом и никелем. Цинк не входит в ее состав и даже вреден при определенных условиях. Он вызывает охрупчивание стали при сварке (жидкометаллическая хрупкость), когда расплавленный цинк проникает по границам зерен аустенита. Поэтому оцинкованные конструкции нельзя сваривать без предварительной зачистки покрытия в зоне шва. Однако в холодном состоянии контакт оцинкованной стали с нержавеющей совершенно безопасен — опасность возникает только при высокотемпературном воздействии.

Почему цинк добавляют в такие разные сплавы?
Уникальность цинка в его многозадачности. Он может:

1. Создавать прочный твердый раствор (упрочнение латуни).
2. Формировать наноразмерные фазы при старении (упрочнение Al 7075).
3. Защищать от окисления (раскислитель в бронзе).
4. Обеспечивать электрохимическую защиту (анод в покрытиях).
5. Снижать температуру плавления (припои).

Влияет ли цинк на магнитные свойства сплава?
Ни цинк, ни медь, ни алюминий не являются ферромагнетиками. Поэтому подавляющее большинство сплавов содержащих цинк — немагнитны или парамагнитны. Это делает их идеальными для применения в электронике, точных приборах и военной технике, где собственный магнетизм конструкции недопустим.

Словарь терминов

• Легирующий элемент — компонент, целенаправленно вводимый в сплав для придания ему заданных свойств (прочности, коррозионной стойкости, цвета).
• Раскислитель — элемент, обладающий большим сродством к кислороду, чем основа сплава. Связывает растворенный кислород в твердые оксиды, удаляемые в шлак.
• Эвтектика — смесь компонентов с минимальной и постоянной температурой плавления, как у чистого вещества.
• Интерметаллид — химическое соединение двух или более металлов, имеющее собственную кристаллическую решетку и свойства, отличные от исходных компонентов.
• Томпак — однофазная латунь с содержанием цинка до 12%, обладающая высокой пластичностью и цветом, имитирующим золото.
• Нейзильбер — сплав меди с никелем и цинком, имеющий красивый серебристый цвет.

Мы совершили исчерпывающее путешествие в мир материалов, объединенных одним элементом. От антикварного пинчбека до лонжеронов современного самолета — сплавы содержащие цинк демонстрируют, как глубокое понимание металлургии позволяет создавать материалы с наперед заданными, порой фантастическими свойствами. Знание их классификации, марок и особенностей — это и есть профессиональный фундамент технолога и инженера.
