Генератор цинка — это специализированное вспомогательное оборудование в гальваническом производстве, предназначенное для химического растворения металлического цинка и его дозированной подачи в рабочий цинкатный электролит. Это устройство становится незаменимым элементом линии щелочного цинкования при переходе на нерастворимые аноды. В отличие от традиционной схемы, где цинк поступает в раствор за счёт анодного растворения под током, генератор обеспечивает восполнение концентрации металла вне основного цикла, стабилизируя технологический процесс и исключая накопление избыточного цинка в ванне.
Что такое генератор цинка и зачем он нужен
В классической ванне щелочного цинкования с растворимыми цинковыми анодами существует фундаментальная проблема — дисбаланс между анодным и катодным выходами по току. На катоде выход металла составляет 55–85 %, в то время как анодный выход достигает почти 100 %. Это приводит к постоянному неконтролируемому росту концентрации цинка в электролите. Избыток металла ухудшает рассеивающую способность электролита, а при простоях линии более 3–4 часов растворимые аноды необходимо извлекать, чтобы предотвратить ещё более интенсивное химическое растворение и запредельный рост концентрации. Кроме того, растворимые аноды генерируют шлам, требуют применения дорогостоящих анодных чехлов, их форма и площадь со временем изменяются, что негативно сказывается на равномерности электрического поля.
Генератор цинка в паре с нерастворимыми (стальными) анодами полностью снимает перечисленные проблемы. Концентрация металла поддерживается на заданном уровне независимо от загрузки линии, геометрия анодов остаётся постоянной, анодный шлам не образуется. По сути, генератор цинка выносит процесс растворения цинка за пределы рабочей ванны, переводя его в управляемый химический процесс.
Растворимые или нерастворимые аноды: почему применяют генератор цинка
Выбор в пользу нерастворимых анодов и генератора цинка обоснован целым рядом технологических преимуществ. Плоские стальные аноды обеспечивают строго равномерное электрическое поле, что критически важно для получения покрытий с одинаковой толщиной по всей поверхности детали. Их геометрические размеры не меняются годами, что исключает необходимость постоянной корректировки межэлектродного расстояния и перерасчёта токовых режимов.
В отличие от них, растворимые цинковые аноды в щелочной среде химически активны даже без подачи тока. Реакция цинка со щёлочью протекает самопроизвольно, и при отсутствии тока потребления (простои, выходные) концентрация цинка в ванне может заметно подняться выше допустимой нормы. Это требует либо слива части электролита и разбавления, либо частого демонтажа анодов. Растворимые аноды также приводят к образованию шлама на поверхности рабочей зоны электролита: примеси, содержащиеся даже в высокочистом цинке, образуют нерастворимый осадок, который загрязняет электролит и требует интенсивной фильтрации.
Применение генератора цинка даёт возможность использовать дешёвые, долговечные нерастворимые аноды из низкоуглеродистой стали, а весь цинк вводить в электролит порционно, по результатам химического анализа.
| Параметр | Растворимые цинковые аноды | Нерастворимые стальные аноды + генератор цинка |
|---|---|---|
| Восполнение цинка | За счёт растворения анода под током; в щёлочи цинк растворяется и без тока | Отдельно, химическим растворением в генераторе, порционно по анализу |
| Контроль концентрации | Затруднён: цинк накапливается неконтролируемо (анодный выход ~100 %, катодный 55–85 %) | Точный: концентрация держится в норме независимо от тока (±2 г/л) |
| Анодный шлам | Образуется; нужны анодные чехлы и фильтрация электролита | Не образуется |
| Поведение при простоях | Цинк растворяется и без тока; при простое более 3–4 ч аноды приходится извлекать | Стальные аноды не растворяются; простои не вызывают роста концентрации |
| Равномерность поля | Форма и площадь анодов меняются со временем → дрейф электрического поля | Плоские аноды с постоянной геометрией → равномерное поле и толщина покрытия |
| Обслуживание | Чистка чехлов, фильтрация шлама, извлечение анодов при простоях — трудоёмко | Сводится к анализу ванны и дозагрузке цинка; операций заметно меньше |
| Область применения | Мелкосерийное и неритмичное производство, частая смена номенклатуры | Стабильное серийное, крупные автоматические линии с высокой загрузкой |
Принцип работы и химия генератора цинка
В основе работы генератора цинка лежит самопроизвольная химическая реакция растворения металлического цинка в концентрированном растворе гидроксида натрия. Процесс идёт без наложения электрического тока, за счёт химического взаимодействия:
Zn + 2NaOH + 2H₂O → Na₂[Zn(OH)₄] + H₂↑
Образующийся тетрагидроксоцинкат натрия — это та же форма цинка, которая находится в рабочем цинкатном электролите. Таким образом, концентрат из генератора цинка идеально совместим с основной ванной.
Параллельно в рабочей ванне на нерастворимом аноде идёт реакция выделения кислорода:
4OH⁻ − 4e⁻ → O₂↑ + 2H₂O
На катоде происходит восстановление цинка из цинкатного комплекса:
[Zn(OH)₄]²⁻ + 2e⁻ → Zn + 4OH⁻
Также на катоде происходит побочная реакция выделения водорода, которая и снижает выход по току. Важно понимать, что генератор цинка не участвует в электролизе напрямую: он лишь восполняет недостаток цинка, осаждённого на деталях. Соотношение щёлочи к цинку в правильно работающем цинкатном электролите составляет примерно 10:1, и генератор должен поддерживать этот баланс.
Цинк химически растворяется в корзине генератора (синяя реакция), обогащённый цинкатом раствор идёт самотёком в ванну (оранжевая линия), а насос подаёт обеднённый электролит обратно в генератор (синяя линия). В ванне на стальных нерастворимых анодах выделяется кислород, на детали осаждается цинк.
Устройство генератора цинка
Типовой генератор цинка представляет собой отдельную ёмкость, объём которой составляет 10–20 % от объёма основной рабочей ванны. Для средних линий цинкования это ориентировочно 200–500 литров — конкретная величина зависит от размера рабочей ванны. Ёмкость изготавливается из щёлочестойкой нержавеющей или углеродистой стали. При объёме генератора 15–25 % от рабочей ванны возможна организация непрерывного протока обогащённого раствора в основную ванну.

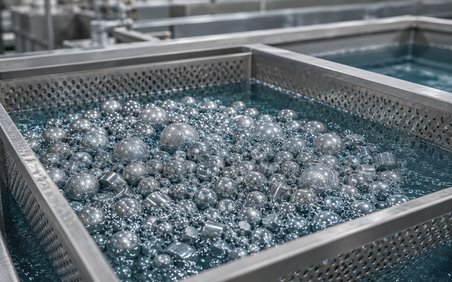

Ключевой элемент конструкции — корзины из низкоуглеродистой стали (например, Ст3), в которые загружается цинк в виде нарубленных кусочков, гранул или шаров. Такая форма обеспечивает развитую поверхность контакта с раствором. Согласно практике завода P&J Industries (США), на 1 литр раствора в генераторе должно приходиться не менее 5–8 дм² поверхности загруженного цинка.
Циркуляционный насос обеспечивает прокачку раствора через генератор со скоростью 4–5 объёмов в час. Оптимальная компоновка предполагает размещение генератора цинка выше уровня рабочей ванны: тогда обогащённый цинкатом раствор может поступать самотёком, а насос лишь восполняет убыль концентрата, забирая электролит из основной ванны. На соединительных трубопроводах устанавливается запорная арматура, позволяющая отключать генератор цинка для обслуживания.
Как ускоряют растворение цинка
Скорость химического растворения цинка в щёлочи зависит от трёх факторов, подробно описанных в патенте JP2004068153A.
Первый — развитая удельная поверхность контакта. Цинк в виде шаров или гранул растворяется в 5–6 раз быстрее, чем листовой катаный цинк той же массы.
Второй фактор — создание короткозамкнутой гальванической пары. При контакте цинка с более электроположительным металлом (сталь, особенно никелированная или кобальтсодержащая) цинк становится анодом пары и растворяется значительно интенсивнее. Именно этим объясняется многократное ускорение процесса при загрузке цинка в стальную корзину: работает не только площадь, но и эффект гальванической пары.
Третий фактор — принудительное перемешивание (барботаж), предотвращающее локальное насыщение приграничного слоя раствора цинкатом и пассивацию поверхности. На практике используют вращающиеся барабаны, вибрационные устройства или просто интенсивную воздушную циркуляцию.
Благодаря перемешиванию поверхность цинка постоянно обновляется, поэтому высокая скорость растворения сохраняется длительное время и не падает по мере выработки загрузки — именно это отличает современные генераторы от ранних контактных схем, где поверхность металла со временем пассивировалась и растворение замирало. Дополнительно ускоряет процесс и сам материал корзины, если он выполнен из металла более благородного, чем цинк.
При комнатной температуре концентрация цинка в генераторе за сутки достигает 55–60 г/л. Далее скорость растворения резко замедляется, и стремиться к более высоким концентрациям нецелесообразно — для удержания цинката в растворе требуется пропорциональный избыток щёлочи.
Генератор цинка — параметры и режим работы
Раствор в генераторе цинка имеет повышенную концентрацию щёлочи по сравнению с рабочей ванной — 140–150 г/л NaOH. Это обеспечивает движущую силу растворения и позволяет получать концентрат с содержанием цинка 45–60 г/л. Рабочая же ванна при стандартном режиме содержит цинк в диапазоне 8–15 г/л (чаще 8–12 г/л) при гидроксиде натрия 100–140 г/л — именно это и даёт соотношение щёлочи к цинку около 10:1. Более высокие концентрации цинка, 20–50 г/л, характерны для высококонцентрированных скоростных процессов цинкования.
Температурный режим — один из критических параметров. Оптимальная температура для эффективной работы генератора цинка — 25–65 °C, в идеале 30–60 °C. Реакция растворения цинка в щёлочи экзотермична — выделяющееся тепло частично подогревает раствор, но в зимний период, когда температура в цехе может опускаться до 10–15 °C, скорость растворения падает настолько, что генератор перестаёт справляться с восполнением цинка. Поэтому генератор цинка оснащается нагревателями — как правило, трубчатыми электронагревателями в щёлочестойком исполнении или паровым подогревом через змеевик.
Расчёт дозагрузки цинка
Объём загружаемого в генератор цинка и режим его пополнения определяются расходом металла на покрытие. Расчёт базируется на законе Фарадея. Электрохимический эквивалент цинка составляет примерно 1,22 г на ампер-час. Масса осаждённого цинка определяется по формуле:
m = 1,22 · I · t · η
где I — сила тока, А; t — время, ч; η — катодный выход по току.
В щелочных цинкатных электролитах выход по току ниже, чем в кислых, и составляет ориентировочно 0,5–0,85 в зависимости от состава электролита, плотности тока и температуры. При расчёте системы дозагрузки цинка необходимо закладывать производительность генератора цинка, примерно равную максимальному часовому расходу металла в рабочей ванне. Иными словами, сколько цинка осаждается на деталях за единицу времени, столько же должно растворяться в генераторе.
Расчёт расхода цинка на покрытие: m = 1,22 · I · t · η, где электрохимический эквивалент цинка 1,22 г/(А·ч). Выход по току η в щелочных цинкатных электролитах обычно 50–85 %.
Требования к исходному цинку
Для загрузки в генератор цинка пригоден только высокочистый цинк. Согласно ГОСТ 3640-94, применяются марки Ц0 (содержание цинка не менее 99,975 %) и Ц1 (не менее 99,95 %). Примеси свинца, кадмия, железа и меди категорически недопустимы в заметных количествах. Эти элементы, накапливаясь в электролите, вызывают потемнение покрытий, делают осадок рыхлым и губчатым, резко снижают коррозионную стойкость оцинкованных деталей. Особенно вредны свинец и кадмий: они электрохимически осаждаются совместно с цинком и провоцируют образование гальванических микропар в уже готовом покрытии.
Генератор цинка — контроль и эксплуатация ванны
Эксплуатация генератора цинка требует регулярного аналитического контроля. Концентрацию цинка в рабочей ванне определяют титриметрическим методом с периодичностью, заданной технологом (обычно раз в смену или раз в сутки при стабильной загрузке). По результатам анализа принимается решение о подаче концентрата из генератора.
Для поддержания концентрации в узком коридоре (допустимое отклонение около ±2 г/л от уставки) применяют механическое регулирование площади контакта цинка с раствором. Корзина или барабан с цинком частично поднимается из раствора, если концентрация в системе приближается к верхней границе, и опускается при снижении. Уровень раствора в генераторе и его температура контролируются автоматикой. Циркуляционный насос должен работать непрерывно для предотвращения застоя и кристаллизации солей.
Преимущества генератора цинка
Применение генератора цинка даёт гальваническому производству комплекс взаимосвязанных преимуществ.
- Обеспечивается стабильная концентрация цинка независимо от колебаний тока и загрузки линии, что напрямую влияет на равномерность толщины покрытия и его функциональные свойства. Форма и площадь нерастворимых анодов остаются постоянными в течение всего срока службы, исключая дрейф параметров электрического поля.
- Резко сокращаются трудозатраты на обслуживание ванны: не нужно вынимать аноды при простоях, чистить анодные чехлы, фильтровать шлам.
- Исключается перерасход цинка из-за неконтролируемого химического растворения.
Безопасность
Генератор цинка является источником повышенной опасности по двум причинам.
Во-первых, при растворении цинка в щёлочи выделяется газообразный водород. В смеси с воздухом водород образует взрывоопасную смесь в широком диапазоне концентраций. Обязательным требованием является устройство эффективной вытяжной вентиляции непосредственно над генератором цинка. Вблизи установки должны быть полностью исключены открытый огонь, искрение, работа невзрывозащищённого электрооборудования.
Во-вторых, растворы гидроксида натрия концентрацией 140–150 г/л являются едкими веществами. При обслуживании генератора цинка персонал обязан использовать защитные очки, щёлочестойкие перчатки и спецодежду. Также следует учитывать экзотермический характер реакции растворения и предусматривать контроль температуры во избежание локального перегрева и вскипания раствора.
Когда применять генератор цинка
Решение о внедрении генератора цинка зависит прежде всего от масштаба и ритмичности производства. Для стабильно работающего серийного цинкования связка «ванна — генератор» быстро выходит на устойчивый ритм и практически не требует вмешательства, окупая затраты за счёт экономии цинка и снижения брака. Крупные автоматические линии с высокой плотностью загрузки — идеальная область применения.
Для мелкосерийного производства с частой сменой номенклатуры или для линий, загружаемых эпизодически, генератор цинка может оказаться избыточным. В таких условиях проще и экономичнее использовать растворимые аноды с отлаженным регламентом их извлечения на время простоев.
Частые ошибки и проблемы
- Использование цинка неизвестной чистоты. Даже небольшие партии загрязнённого металла способны за короткое время необратимо испортить весь объём электролита. Нельзя применять цинковые отходы, лом неясного происхождения.
- Недостаточная поверхность загрузки. Если цинк загружен крупными слитками, скорость его растворения будет слишком низкой, и генератор не сможет компенсировать расход металла. Нужны именно гранулы, шары или рубленые куски.
- Ошибкой является попытка эксплуатировать генератор цинка без подогрева в холодном цехе. При температуре ниже 15 °C скорость реакции падает в разы, и установка становится бесполезной.
FAQ
Что такое генератор цинка?
Это вспомогательная ванна для химического растворения металлического цинка в концентрированной щёлочи и дозированной подачи полученного цинката в рабочую ванну цинкования. Применяется в линиях щелочного цинкования с нерастворимыми анодами.
Зачем он нужен, если есть цинковые аноды?
Цинковые аноды растворяются неконтролируемо и создают избыток цинка в растворе. Генератор цинка выносит процесс растворения за пределы ванны и позволяет точно управлять концентрацией металла.
Чем нерастворимые аноды лучше растворимых?
Они не меняют геометрию, не шламуются, обеспечивают равномерное электрическое поле и не требуют извлечения при простоях линии.
Какая реакция идёт в генераторе цинка?
Химическое растворение: Zn + 2NaOH + 2H₂O → Na₂[Zn(OH)₄] + H₂↑. Электрический ток для этой реакции не требуется.
Как устроен генератор и какого он объёма?
Это стальная ёмкость объёмом 10–20 % от рабочей ванны с корзинами из низкоуглеродистой стали, куда загружается цинк в гранулах. Оснащается насосом и нагревателем.
При какой температуре и концентрации он работает?
Температура 30–60 °C, концентрация NaOH в генераторе 140–150 г/л, цинк нарабатывается до 55–60 г/л в концентрате.
Зачем зимой подогрев?
При температуре в цехе ниже 15 °C скорость растворения цинка в щёлочи падает настолько, что генератор не обеспечивает нужную производительность.
Какой цинк в него загружают?
Высокочистый цинк марок Ц0 или Ц1 по ГОСТ 3640-94 в виде кусочков, шаров или цилиндров.
Как рассчитать необходимую дозагрузку цинка?
По закону Фарадея: масса осаждённого цинка равна 1,22 · I · t · η. Генератор должен растворять столько же металла, сколько осаждается на деталях.
Можно ли сделать генератор цинка своими руками?
Технически возможно, но требуется точный теплотехнический расчёт, подбор щёлочестойких материалов, обеспечение вентиляции и взрывобезопасности.
Всем ли нужен генератор цинка?
Нет. На мелкосерийных и неритмично загружаемых линиях экономически целесообразнее использовать растворимые аноды с ручным контролем.
Словарь терминов
Генератор цинка — устройство для химического растворения цинка в щелочном растворе, чтобы восполнить его концентрацию в гальванической ванне.
Цинкатный электролит — это щелочной раствор, где цинк представлен в виде тетрагидроксоцинкат-аниона [Zn(OH)₄]²⁻.
Нерастворимые аноды — это электроды, обычно из стали, на которых при электролизе металл не растворяется, а выделяется кислород.
Дозагрузка цинка — это процесс контролируемого добавления растворённого цинка в рабочую ванну.
Щелочное цинкование — это метод нанесения цинковых покрытий путём электролиза с использованием растворов гидроксидов натрия или калия.
Катодный выход по току — это соотношение массы реально осаждённого металла к теоретической массе, рассчитанной по закону Фарадея.
Тетрагидроксоцинкат натрия — это комплексное соединение Na₂[Zn(OH)₄], которое является растворимой формой цинка в щелочной среде.
